Introduccion

La serie FCX2000 es la solución mas innovadora para el desarrollo de producciones cortas de empaques y prototipos en materiales rígidos sin el uso de un molde. Con la cama plana de GRAPHTEC usted tiene la herramienta correcta para el corte de contorno sin moldes. Reduce el desperdicio de materiales así como el tiempo de procesamiento con el software incluido especializado.​

​Los usuarios podrán desarrollar trabajos personalizados con un costo y tiempos de entrega bajos. Una barra media rediseñada para contribuir al desarrollo de trabajos con alta precisión en corte y marcado. Nuevos softwares especializados de diseño y plug-ins incluidos con las herramientas necesarias para crear productos elegantes y profesionales.​

Cabezal dual diseñada para entregar 500gr y 1000gms(1KG) de fuerza a una velocidad de 400 mm/s

Puede trabajar en materiales gruesos o delgados tales como: Rubylith, Películas, Cynil, Sandblast, Grado Diamante, Cartón Flauta E y mas

Existen 3 diferentes tamaños de mesa, de 24” x 36” , 48” x 36” y 70” x 36” , las cuales están disponibles para ser utilizadas con un sistema de succión mediante bomba de vacío.

Operación Offline con USB permite a los usuarios con menor experiencia operar la máquina directamente desde el panel de control sin el uso de una computadora. Una vez que el diseñador realice un trabajo de corte, se lo podrá proporcionar al operador de la máquina a través de una memoria USB. Simplemente se insertará el USB y seleccionará el archivo desde el nuevo panel de control de 3.7”. Las condiciones de corte correspondientes se aplicaran automáticamente y el trabajo se producirá. De forma similar va a funcionar la lectura del código de barras que podrá ser generado para trabajos de PRINT & CUT. La información de corte se obtendrá al leer el código de barras y de esta manera cargar el archivo correcto ubicado en la memoria USB insertada en la máquina. Esto va a reducir la posibilidad de la existencia de errores en la operación.

La Serie FCX2000 esta equipada con el sistema patentado ARMS (Lectura Avanzada de Marcas de Registro) tecnología que permite a los usuarios realizar el corte de contorno de imágenes pre-impresas fácilmente. Auto Scanning o Compensación de distorsión de 4 puntos van contribuir para asegurar la precisión de corte. La versión 6.0 va a proporcionar características de alta productividad tales como Copia, Compensación en 1 Punto, Scan Posición Inicial y Capacidad de Expandir el área de Corte

El software de GRAPHTEC Cutting Master 4 es un software plug-in el cual es compatible con Illustrator y Corel DRAW, que será utilizado para enviar los diseños de corte así como también modificar los parámetros de la cama plana. En este software es donde las marcas de registros, líneas de depilación, líneas de corte para trabajos en módulos y copias serán agregadas. Un software adicional es el conocido como GRAPHTEC Pro Studio el cual ofrece un amplia cantidad de herramientas de diseño y compatibilidad incluyendo archivos EPS, CMX y PDF. Existe también un upgrade de este software que es conocido como GRAPHTEC Pro Studio PLUS el cual permitirá el uso de herramientas especializadas tales como Agrupamientos, Reordenamiento del corte y posibilidad de desarrollar Rhinestone.​



Interface: Ethernet, USB2.0 y Serial RS-232C | Pantalla LCD de 3.7 | Motor Servo Digital | Memoria USB para Operación Offline | Compatible con Win & Mac

APLICACIONES



VIDEOS TUTORIALES​

VIDEOS TUTORIALES GRAPHTEC son una serie de videos didácticos de entrenamiento que son clave para la comprensión completa de las máximas capacidades de la cama plana FCX2000. Características Avanzadas y Accesorios Opcionales son también demostrados con mayor profundidad de manera que usted pueda estar completamente entrenado y listo para incrementar su productividad dominando todas las características y utilizando todo el potencial de su poderosa cama plana de corte.​

La sección de Tutoriales de nuestro website contiene todos los Videos de Entrenamiento de la FCX2000 así como de nuestra línea entera de productos. Nuestra Librería completa de Videos también la podrá encontrar en nuestro Canal de Youtube.



Características

CARACTERÍSTICAS

Cabezal Dual – Herramienta 1: 500 gf | Herramienta 2: 1000gf​

Herramientas Proporcionadas Adecuadas para Múltiples Aplicaciones

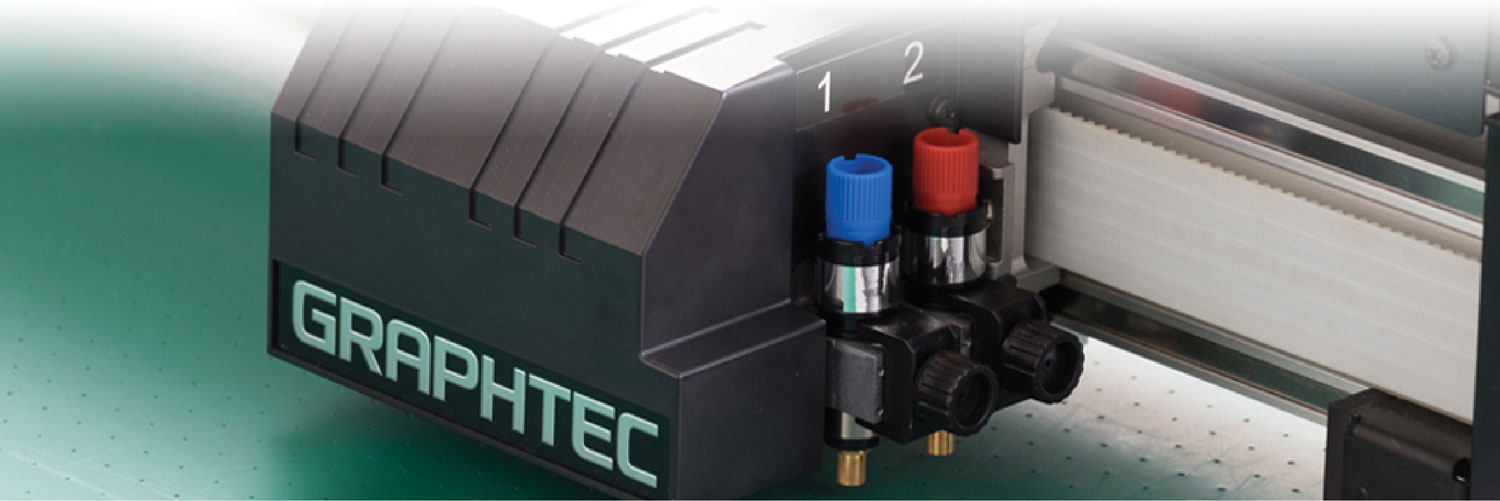

La FCX2000 tiene un cabezal con 2 portaherramientas.
Usando 2 diferentes herramientas le permitirá realizar 2 diferentes trabajos sin tener que intercambiar herramientas, incrementando de esta manera la eficiencia en la operación.​

Usar Herramientas de Corte y Doblez Juntas
Con el cabezal con 2 portaherramientas podrá realizar corte y doblez al mismo tiempo.​


Sistema de Sujeción mas Robusto

Se ha disminuido la distancia entre los orificos en la mesa, de 30 mm de espacio en la FC2250 a 20 mm de espacio en la FCX2000, incrementando de esta manera el poder de succión permitiendo el uso de materiales mas pesados y gruesos con la FCX2000.




Fácil Operación con la Pantalla LCD de 3.7”

Controles y configuraciones son simplificadas usando la pantalla de 3.7” de LCD (240 x 180 pts) y el panel de control.

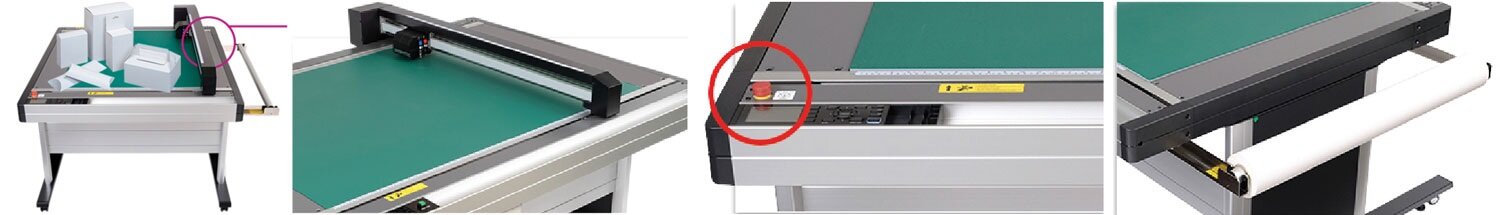

Barra Central Mejorada: Para mayor precisión y exactitud.​

Seguridad Mejorada: Un nuevo botón de emergencia STOP esta presente, el cual permitirá detener la máquina cuando una emergencia ocurra​

PortaRollos: El FCX2000 viene equipado con un portarollos de material. Soporta materiales con un ancho de 37.4” y un peso de 11 lbs.




Operación Offline usando memoria USB​

Corte o dibuje información que fue creada en el software Cutting Master 4 o Graphtec Pro Studio. La información se transferirá a través del uso de una memoria USB el cual se insertara en la máquina, pudiendo de esta manera seleccionar el archivo directamente en la máquina usando el panel de control. Esto va a simplificar el proceso de producción permitiendo la operación sin estar conectada en la computadora.​

Manejo de Información usando la función BARCODE con la memoria USB​

Cuando realice un trabajo de corte de contorno, también conocido como “Print&Cut”, la FCX2000 va a tener la capacidad de leer el código de barras impreso, cargando desde la memoria USB de forma simultánea el archivo correcto con condiciones y características de corte, comenzando inmediatamente a realizar el corte de contorno. Este método va ayudar a prevenir errores de operación por usar archivos equivocados, mejorando así la eficiencia del trabajo.


Área de Corte de Contorno Expandida

Incluye la función de expandir el área de corte que permita cortar elementos fuera de las marcas de registro. Esto mejorará la productividad, mediante el incremento de la eficiencia y la disminución del desperdicio.​

Lectura de Marcas Standard de Registro

Trabajos de corte de contorno en materiales pre impresos podrán ser utilizados mediante el uso de “marcas de registro standard”. Esta operación esta disponible con el software Cutting Master 4 incluido.​

Marcas de Registro de Color Inversas

Las marcas de registro se detectan cuando existe suficiente contraste entre la marca y el fondo. Materiales brillantes y reflectivos son un reto para la detección precisa  de marcas de registro. Con esta nueva función la máquina podrá tener el contraste suficiente  para poder realizar el corte de contorno en materiales brillantes o reflectivos.


Media Type

Tipos de Materiales Grosor Cuchillas Compatibles FCX2000-60VC FCX2000-120VC FCX2000-180VC FCX2000-120ES
Self-adhesive marking film
(vinyl, fluorescent, reflective)
hasta 0.25 mm CB09UB
Heavy paper/board
(pattern paper, oil board)
hasta 0.5 mm CB15U, CB15U-K30
hasta 1.0 mm CB30UC
Compressed foam sheet hasta 0.8 mm CB15U-K30 -
Sandblast resist rubber hasta 1.0 mm CB15U-K20
Cardboard (F/G flute) hasta 1.1 mm CB30UC
CB15U-K30
Clear sheet for plastic boxes
hasta 0.5 mm CB15U
hasta 1.0 mm CB15U-K30 -
High-intensity reflective film hasta 0.5 mm CB15UA -
hasta 1.0 mm CB15UA-K30 -
Especificaciones

MODELOS FCX2000


3 diferentes tamaños de mesa de corte con succión que funcionará con bomba de vacío.​

MODELO FCX2000-60VC FCX2000-120VC FCX2000-180VC FCX2000 Stand

Dimensions
(W x D x H) inches

65.4 x 50 x 18.9

65.4 x 73.3 x 18.9

65.4 x 100 x 33

63 x 32.1 x 12.4

Gross weight

276 lbs 380 lbs 668 lbs 59.4 lbs

FCX2000-60 VC  36” x 24”

FCX2000-120 VC  36” x 47.2”

FCX2000-180 VC  36” x 70.8”

MODELO FCX2000-60VC FCX2000-120VC FCX2000-180VC
Configuración ServoDigital, Cama Plana
Método de Sujeción de Material Bomba de succión
Área Max. De Corte (A x L)(*1) 24 in x 36 in
(610mm x 920mm)
47.2 in x 36 in
(1,200mm x 920mm)
70.8 in x 36 in
(1,800mm x 920mm
Material Montable (Eje Y) 3 ft 1.4 in (950mm)
Soporte de Rollo de Material Portarrollos (Manual), soporta material hasta 950 mm o un peso de hasta 5 kgs
Máxima Velocidad de Corte 1 ft 3.4 inch/seg (400 mm/seg)(1 a 40 cm/seg en 16 pasos), en todas las direcciones
Máxima Fuerza de Corte Herramienta 1: Max 4.9 N (500gf) Herramienta 2: Max 9.8 N (1Kgf)
Configuración de Fuerza de Corte Herramienta 1: en 40 pasos, Herramienta 2: en 40 pasos
Tamaño Mínimo de Corte Aprox. 10 mm cuadrados(va a depender de la fuente y el material)
Resolución Programable GP-GL modo: 0.1/0.05/0.025/0.01 mm, HP-GL™ : 0.025 mm
Distancia para Precisión Max. 0.1% de distancia movida o 0.1 mm, el cual sea mas largo (en modo ploteo) (*2)
Perpendicularidad Max 0.5 mm / 900 mm (en modo ploteo) (*2)
Repetibilidad Max 0.1 mm (excluyendo corrección de material, en modo de corte/ploteo)(*2)
Interface standard RS-232C, USB2.0 (High-Speed), y Ethernet (10BASE-T/100BASE-TX)
Memoria Buffer 2MB
Comandos GP-GL y HP-GL™ emulación(establecida en el menú o seleccionada automáticamente al recibir la información)
Número de Herramientas 2 herramientas
Cuchilla, pluma y tipos de herramientas Cutting blade (supersteel), Pens (Water-based fiber-tip pen, oil-based ballpoint pen), and Creasing/scoring tool
Otros ARMS, Corte/Marcado por el lado inverso con ARMS, Función Copia, Corte/Marcado en múltiples pasadas.
Fuente de Energía​ 100 a 240 VAC, 50/60 Hz (Auto switching)
Consumo de Energía Max. 140 VA
Bomba de Vacío 110V tiene 1.5 caballos de fuerza, 220V tiene 2.5 caballos de fuerza
Ambiente para Operación Temperatura: +10 a +35°, Humedad: 35 a 75% RH(no condensación)
Ambiente para Precisión Garantizada Temperatura: +16 a +32°, Humedad: 35 a 70% RH(no condensación)
Dimensiones Externas (WxDxH) Aprox
[W x D x H] (Aprox.)

W 52.9 x D 55.4 x H 36.6 in

1344 x 1409 x 930 mm (Incluye stand)

W 76.1 x D 55.4 x H 36.6 in

1934 x 1409 x 930 mm (Incluye stand)

W 99.7 x D 55.4 x H 36.6 in

2534 x 1409 x 930 mm (Incluye stand)

Peso (Aprox) 167.5 lb (Incluye stand) (*3) 218.2 lb (Incluye stand) (*3) 225.7 lb (Incluye stand) (*3)
Compatible OS (*4) Windows 11 /10 / 8.1 / 64-bit / mac OS 10.2 (Sierra) - 13 (Ventura)
Incluye software Graphtec Studio 2, Cutting Master 5 for Windows, and Mac
Standards de Compatibilidad Seguridad UL60950-1/cUL, CE marking (Low voltage and EMC)
EMC FCC-A, EN55032-A

Accesorios

ACCESORIOS ADJUNTADO

ITEM Qty Description
Blades - CB15U-2 1 ea Case Contains 2ea CB15U Blades (45º)
Blades - CB15U-K30-5 1 ea Case Contains 5ea CB15U-K30 Blades (60º)
Blade Holder 1 ea PHP33-CB15N-HS
Blade Loupe 1 ea PM-CT-001 (Magnifier for checking the extruded length of blade)
Fiber-tip Pen 1 ea KF700-BK (Black) Water-based
Fiber Pen Adaptor 1 ea PHP31-FIBER - Plunger / Height Adjustment Tool
Height Adjustment Plate 1 ea Includes Hexagon Driver Tool
Media Stocker 1 ea Stock roller with 2 mounting brackets
Stand 1 ea Heavy Duty Aluminum Stand
DVD-ROM 1 ea ・User's Manual (PDF)
・Windows Driver (OPS662)
・Cutting Master 4 (plug-in for Illustrator / CorelDRAW - Windows / Illustrator - Mac)
・Graphtec Pro Studio (design software for Windows)
・Graphtec STUDIO (design software for Mac)
Documents 1 set Quick Guide / Cutter Blade Manual / Usage Precautions
USB Cable 1 ea Length 114" (2.9 m)
Power Cord 1 ea

ACCESORIOS DISPONIBLE

Item Model Name Description
Cutting blade holder PHP33-CB09N-HS For CB09U series blade
PHP33-CB15N-HS For CB15U series blade
PHP35-CB09-HS For CB09U series blade
PHP35-CB15-HS For CB15U series blade
PHP34-CB30-HS For CB30UC / PM-CB-001 cutting blade
Cutting blade CB09UB 0.9mm dia. 45º, Supersteel Self-adhesive marking film (vinyl, fluorescent, refractive), thin sheet, up to 0.25 mm thick.
CB09UB-K60 0.9mm dia. 30º, Supersteel Thinner film (Tint film), 0.03 mm to 0.25 mm thick.
CB15U 1.5mm dia. 45º, Supersteel Rigid or thick film or sheet, heavy paper (pattern paper, oil board), 0.25 mm to 0.5 mm thick.
CB15U-K30 1.5mm dia. 60º, Supersteel Rigid or thick sheet, 0.25 mm to 0.5 mm thick.
Detailed characters on marking film (up to 0.25 mm thick)
CB15UA 1.5mm dia. 45º, Supersteel High-intensity reflective film or harder film, up to 0.5 mm thick.
CB15UA-K30 1.5mm dia. 60º, Supersteel High-intensity reflective film or harder film, up to 1.0 mm thick.
CB30UC-1 3.0mm dia. 45º, Supersteel Rigid or thicker sheet (cardboard), up to 1.2 mm thick.
PM-CB-001 3.0mm dia. 60º, Supersteel Rigid or thicker sheet (soft plastic, rubber, cardboard), 1.0 mm to 2.0 mm thick.
Loupe PM-CT-001 Checking blade length, for PHP33 and PHP35 series
Creasing / Scoring tool CP-001 Stick type, for heavy paper
CP-002 Roller type (R0.2), for heavy paper
CP-003 Roller type (R0.6), for cardboard
PM-CT-002 Ball on tip of stick, for curve on heavy paper
Fiber-tip pen, pen holder KF700-BK Water-based fiber-tip pen, Black
KF700-RD Water-based fiber-tip pen, Red
KF700-BL Water-based fiber-tip pen, Blue
PHP31-FIBER Pen holder for KF700 series pen
Ballpoint pen, pen holder KB700-BK Oil-based ballpoint pen, Black
PHP34-BALL Pen holder for the KB700-BK pen
Adhesive sheet,
Cling mat
CM-0003-R1A Adhesive sheet, supplying in roll, size 545 mm x 20 m
CM-0004 Cling mat for film based materials, size 435 x 610 mm
CM-0005 Cling mat for paper based materials, size 435 x 610 mm
